Model

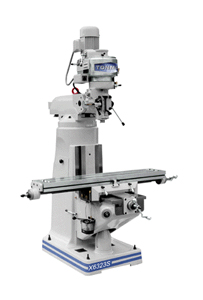

X(u)6323(9"x49")
Item
Inch
Metric
Table size(WxL)
9"x49"
230x1245 mm
Table feed(longitudinal)
34.65"
880 mm
Table feed(cross)
11.8"
300 mm
Table(vertical)
15.75"
400 mm
T-slot(No./width/pitch)
3/0.625"/2.48"
3/14/63 mm
Max.loading of table
550 lbs
250 kgs
Spindle taper
R-8 or ISO30#
Spindle travel
5"
127 mm
Spindle nose to table
2.75"-18.75"
70-476 mm
Spindle axis to vertical guide way
6.5"-18.3"
165-465 mm
Head movement side to side
+/-90 degrees
Head movement Front to back
+/-45 degrees
Spindle speeds Range(RPM)
78-4800
Spindle speeds number
16
Spindle feed range
.0019/.0035/.0058 ipr
0.047/0.09/0.148 mmpr
Spindle motor (2 speeds)
2 H.P.
1.3/1.8 kw
Rotation of overarm
360 degrees
Overall dimension (LxWxH)
66.5"x66.7"x81.1"
1690x1695x2060 mm
Weight
2200 lbs
1000 kgs
Packing size
59"x59"x74.8"
1500x1500x1900 mm
